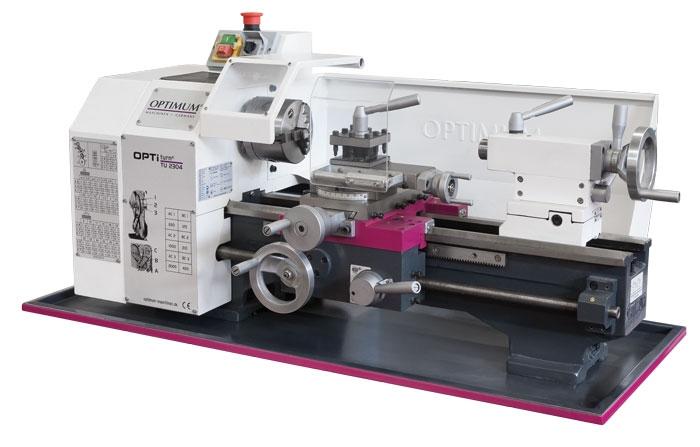

Настільний токарний верстат по металу OPTIturn TU 2304V

Є в наявності
(0)
Код: otp-3420325
Виробник: Optimum
65 010 грн
вага, кг: 104
Висота, мм: 510
Диаметр обработки над станиной, мм: 230
Довжина, мм: 965
Конус задней бабки: МК 2
Напряжение, В: 220
Показати всі характеристики

Настільний токарний верстат по металу OPTIturn TU 2304V прийшов на зміну відомої моделі токарного верстата Оптимум D210 x 400 Vario. У новій моделі токарного верстата Оптимум TU 2304V, так само передбачено два варіанти: з варіатором обертів, що забезпечує плавне регулювання обертання шпинделя і без варіатора, з шести швидкісною коробкою.

  • Нова модель настільного токарного верстата випускається з електронним регулюванням обертів. Настільний токарний верстат по металу призначений для токарної обточування виробів невеликого розміру для потреб ремонтних або допоміжних майстерень, невеликих виробництв і трудового навчання в ПТУ і класах трудового навчання загальноосвітніх шкіл. Ця модель токарного верстата часто використовується і домашніми майстрами.
  • Незважаючи на свої малі габарити, настільний токарний верстат по металу Оптимум TU 2304V виготовлений, як мале обладнання промислового призначення і здатний працювати повну виробничу зміну з повним навантаженням кілька років.
  • Точність токарної обробки забезпечується завдяки якісно загартованому і точно шліфованого шпинделя, який забезпечує стабільне радіальне биття менше 0,009 мм Шпиндель токарного верстата встановлений на зносостійкі, точні підшипники (точність Р5). Точний токарний патрон, встановлений на токарному верстаті, не допускає радіальне биття більше 0,05 мм
  • Не останнє місце в забезпеченні точності при токарній обробці займає точність направляючих. Сучасні технології дозволяють не гартувати всю станину, в цьому немає необхідності. Набагато важливіше, точно виконати необхідні процеси по загартуванню напрямних станини токарного верстата по металу, а потім, провести точну шліфування. Направляючі станини настільного токарного верстата по металу, виготовлені з необхідним ГОСТам, дозволять багато років досягати стабільної точності при роботі на верстаті. Напрямні TU 2304V пройшли якісну загартування і шліфування. Твердість металу направляючих відповідає HRC 42 — 52.
  • У конструкції моделі токарного верстата Оптимум TU 2304V знаходиться ходовий гвинт. Завдяки йому, проводиться нарізування різьби і автоматична поздовжня подача. Ходовий гвинт має трапецоїдну різьблення. Ходовий гвинт посаджений на подвійний металокерамічний підшипник.

  • На настільному токарному верстаті по металу Оптимум є поздовжня, поперечна і верхня подача каретки супорта.
  • Одна з функцій верстата TU 2304V — автоматична поздовжня подача і нарізування метричної та дюймової різьби, для цього в комплекті поставки верстата йде набір змінних шестерень.
  • Поперечна і верхня каретка супорта має ціну поділки лимбов 0,04/0,01 мм, а ціна поділки лімба пінолі задньої бабки — 0,02 мм
  • Для точіння довгих конусів задня бабка має можливість зміщення на ±5 мм.
  • Затискач пінолі задньої бабки на токарному верстаті виконується ексцентриковим важелем.
  • На токарному верстаті по металу встановлений надійний, сучасний обслуговує електродвигун потужністю 750 Вт. На моделі з варіатором застосований колекторний двигун постійного струму з електронним управлінням числом обертів шпинделя. Цифрова індикація числа обертів шпинделя відображається на дисплеї, розташованому на панелі управління. Колекторний двигун постійного струму забезпечує постійний високий крутний момент.
  • Для дотримання вимог з техніки безпеки, кожух токарного патрона виконаний з кінцевим вимикачем, а на панелі управління токарний верстат по металу, зручно розташована кнопка аварійної зупинки.
  • Оптимум TU 2304V спочатку розроблявся з можливістю навішування систему ЧПУ.
  • Токарний верстат оснащений потужним двигуном з постійним крутним моментом.

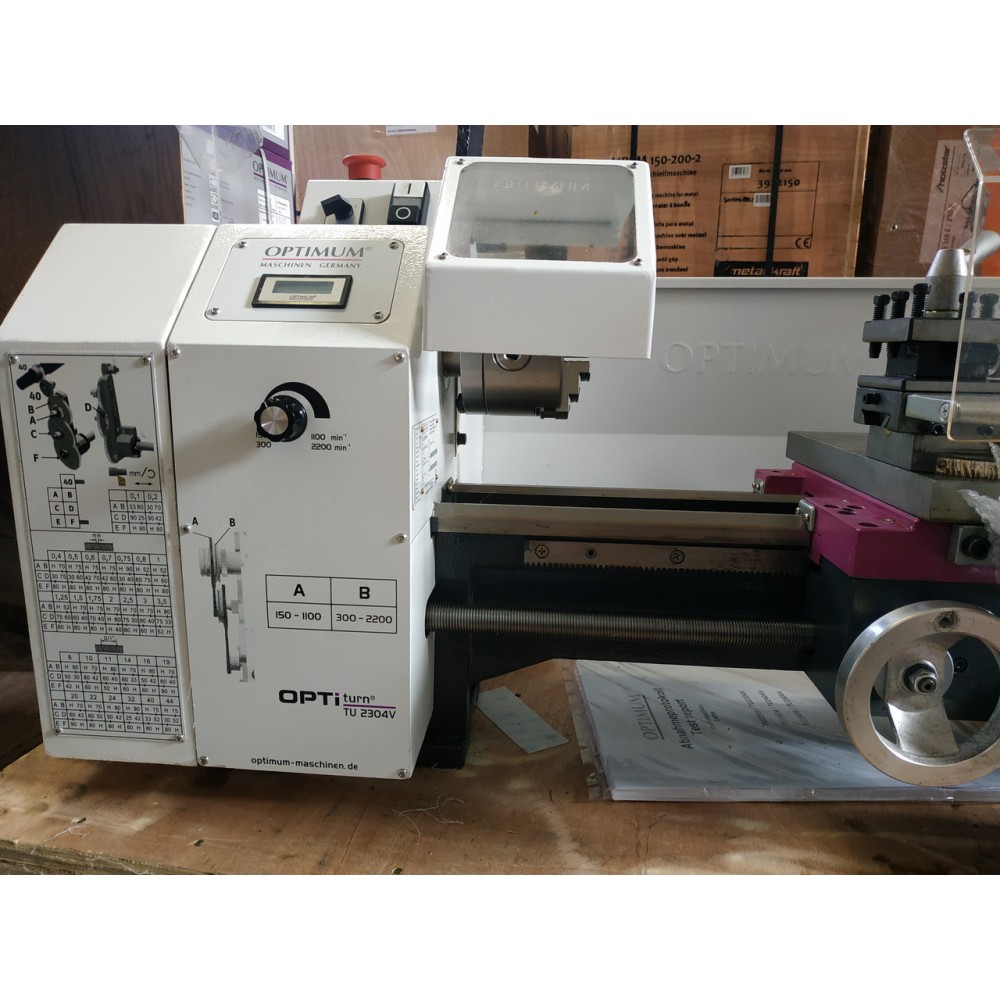

  • Для зручності підбору найбільш прийнятного режиму роботи настільного токарного верстата по металу OPTIturn TU 2304V, швидкість обертання шпинделя змінюється потенціометром
  • Інформація про кількість обертів відображається на цифровому дисплеї швидкості обертання шпинделя.

Технічні характеристики:

Модель

TU 2304 V

Артикул

3420325

Двигун

0,75 до Вт 220 В ~50 Гц

Висота/довжина центрів

115 мм / 450 мм

Діаметр обробки (макс.)

230 мм

Ширина станини

135 мм

Обороти шпинделя

150 — 2.200 хв-1

Кількість швидкостей

2 ступені, плавне регулювання

Конус шпинделя

MK 3

Прохідний отвір шпинделя

Ø 21 мм

Хід верхньої каретки

75 мм

Хід поперечної каретки

120 мм

Конус задньої бабки

MK 2

Хід пінолі задньої бабки

70 мм

Метричні різьби

0,4 — 3,5 мм/об

Дюймові різьби

44 — 10 ниток/дюйм

висота державки різця (макс.)

14 х 14 мм

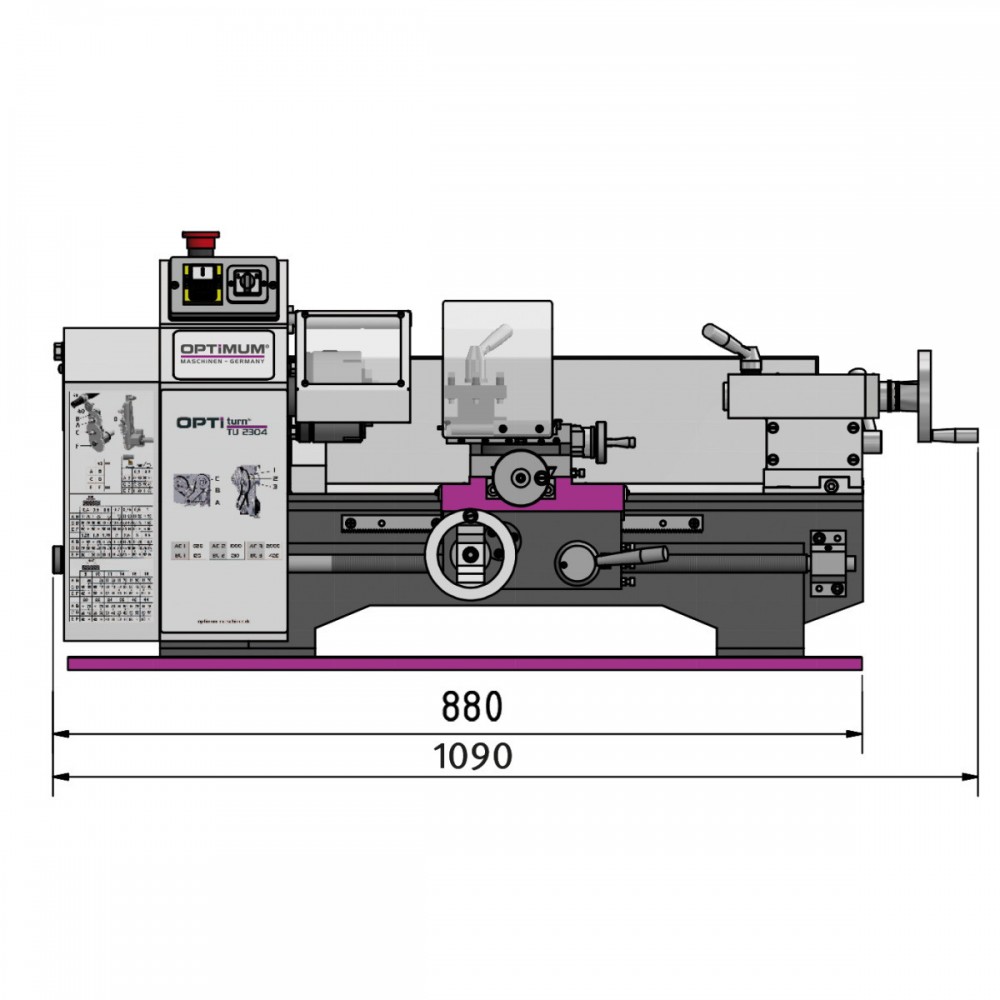

Габарити Д х Ш х В

965 x 585 x 510 мм

Маса

104 кг

Комплект поставки:

  • 3-х кулачковий токарний патрон Ø 100 мм
  • Наполегливі центри MK 2/3
  • Захисне огородження
  • Піддон для стружки
  • 4-поз. резцедержатель
  • Комплект змінних шестерень
  • Сервісний інструмент
  • Керівництво по експлуатації

Додаткові приналежності:

Артикул

Патрон 3-х кулачковий Ø125 мм (до 3000 об/хв)

3442712

Патрон 4-х кулачковий токарний Ø125 мм (до 2750 об/хв)

3442812

Патрон 3-х кулачковий токарний прецизійний CI3P ø 125 мм (до 3200 об/хв)

3442020

Патрон 3-х кулачковий високошвидкісний в сталевому корпусі CS3P ø 125 мм

3442520

Фланець патрона 3-х кулачкового ø 125 мм

3440511

Фланець патрона 4-х кулачкового ø 125 мм

3440512

Планшайба ø 200 мм

3440352

Центр обертається MK2

3440702

Рухливий Люнет

3440360

Люнет нерухомий

3440361

Набір токарних різців 7 шт. державка 8 мм

3441011

Набір токарних різців 7 шт. державка 10 мм

3441111

Набір токарних різців 11 шт. державка 10 мм

3441108

Набір токарних різців 9 шт. державка 12 мм

3441211

Набір цанг ER25 15 шт. 1-16 мм

3441109

Цанговий патрон ER25 (1 — 16 мм)

3440505

Швидкозамінний резцедержатель картриджного типу SWH 1-А

3384301


вага, кг: 104
Висота, мм: 510
Диаметр обработки над станиной, мм: 230
Довжина, мм: 965
Конус задней бабки: МК 2
Напряжение, В: 220
Потребляемая мощность, кВт: 0.75
Расстояние между центрами, мм: 450
Состояние: Новое
Ход пиноли, мм: 70
Ширина, мм: 585
