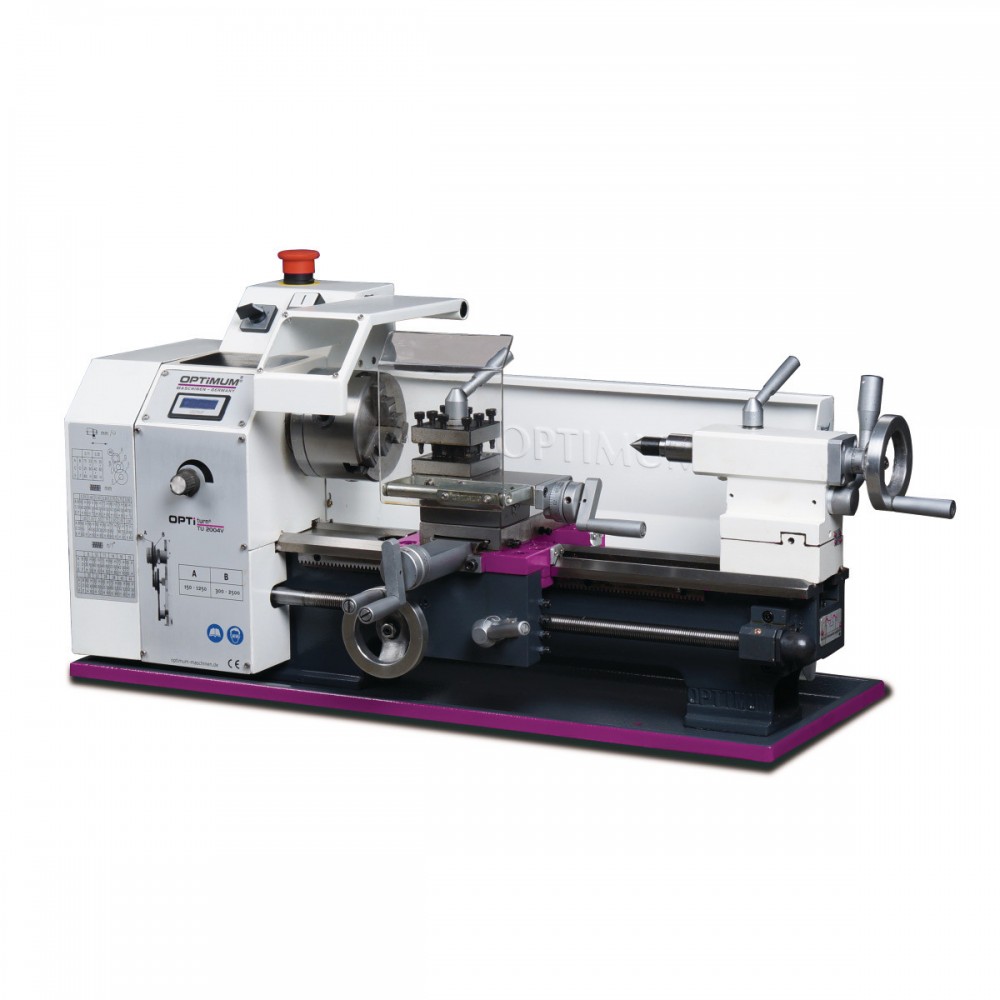

Настільний токарний верстат по металу OPTIturn TU 2004 V

Є в наявності
(0)
Код: otp-3420310
Виробник: Optimum
49 540 грн
вага, кг: 62
Висота, мм: 355
Диаметр обработки над станиной, мм: 200
Диаметр отверстия шпинделя, мм: 21
Довжина, мм: 830
Конус задней бабки: MK 2
Показати всі характеристики

Настільний токарний верстат по металу Оптитурн TU2004 V призначений для обробки зовнішніх і внутрішніх поверхонь дрібних деталей в різних аспектах діяльності. Наявність напруги 220 вольт і невелика вага 65 кг, дозволяє застосування в будь-яких обмежених виробничих місцях, де є відповідна розетка.

Технічний опис:

  • Оригінальна сучасна конструкція настільного токарного верстата по металу Оптимум TU 2004 V отримує живлення від двигуна потужністю 600 вт.
  • Основні поверхні шпинделя виконані з великою кінематичною точністю, термічно оброблені і відшліфовані на шліфувальних верстатах. Установка на підшипники високої точності і якості дозволяють досягти великої плавності і точності обертання і як наслідок — зменшення радіального биття до 0,009 мм
  • Отвір у формі конуса Морзе 3 дозволяє закріплення стандартного оснащення.
  • Застосування додаткової планшайби і 4 - кулачкового токарного патрона, дозволяє обробку ексцентричних деталей і заготовок не циліндричної форми.
  • Патрон має огорожу з віконцем, при відкритті якого включається захист і верстат припиняє роботу. Встановлено на достатній висоті, що не заважає обробляти заготовки до 200 мм Робоча зона закрита прозорим захисним екраном, який захищає від відлітаючою гарячої стружки.
  • Коробка швидкостей настільного токарного верстата по металу має два діапазони швидкостей в межах 120 – 3000 оборотів в хвилину.
  • Включення настільного токарного верстата по металу здійснюється кнопкою, має захист від не бажаних включень. Аварійна кнопка знаходиться в зручному місці, спрацьовує легко і швидко.
  • За допомогою налаштування гітари змінних зубчастих коліс можна нарізати метричні і дюймові різьблення з різними кроками.
  • Лита станина настільного токарного верстата по металу Оптимум TU 2004 V має призматичні напрямні, точність виготовлення яких дозволяє плавно переміщувати основні частини.
  • Поворот верхній частині супорту дозволяє обробку внутрішніх і зовнішніх конічних поверхонь.
  • Розширення можливостей настільного токарного верстата по металу і застосування сучасних державок ріжучого інструменту можливо зміною звичайного резцедержателя на швидкозамінний SWH AA зі змінними картриджами під круглу і чотиригранну державку типу H і D.
  • Ручне переміщення здійснюється за допомогою рукояток з лимбами, автоматична подача поздовжньої подачі включається важелем.
  • Обробка довгих заготовок до 300 мм обробляється з допомогою задньої бабки. Пиноль має конічний отвір Морзе 2, що дозволяє встановлювати осьовий інструмент і центру без додаткового оснащення. Для закріплення інструменту з циліндричними хвостовиками можна застосувати свердлильні або цангові патрони з набором змінних цанг.
  • Обробку подовжених конічних поверхонь виробляють за допомогою зміщення задньої бабки. Переміщення до довжини 65 мм виробляють за допомогою маховика з лімбом і фіксують рукояткою. Видалення вібрацій і прогину можна виробляти застосуванням люнетів рухомим та не рухомим.
  • Охолодження інструменту і заготовки можна виробляти системою подачі СОЖ, має також напруга 220 вольт, що бажано щоб уникнути швидкого зношування ріжучого інструменту.
  • Встановивши верстатний світильник зі світлодіодами отримаєте додаткове висвітлення робочої зони.
  • Прибирання стружки проводиться вручну щіткою. Для зручної та безпечної прибирання необхідно застосовувати складальник з магнітами.

Технічні характеристики:

МОДЕЛЬ

TU 2004 V

Артикул 3420310
Двигун 600 Вт 220 В ~50 Гц
Висота/довжина центрів 100 мм / 300 мм
Діаметр обробки (макс.) 200 мм
Обороти шпинделя 150 — 2500 хв-1
Конус шпинделя MK 3
Прохідний отвір шпинделя 21 мм
Хід верхньої каретки 55 мм
Хід поперечної каретки 75 мм
Конус задньої бабки MK 2
Хід пінолі задньої бабки 65 мм
Поздовжня подача 0,1/0,2 мм/об
Метричні різьби 0,5 — 3 мм/об
Дюймові різьби 44 — 10 ниток/дюйм
висота державки різця (макс.) 12 мм
Габарити Д х Ш х В 830 x 396 x 355 мм

Маса

62 кг

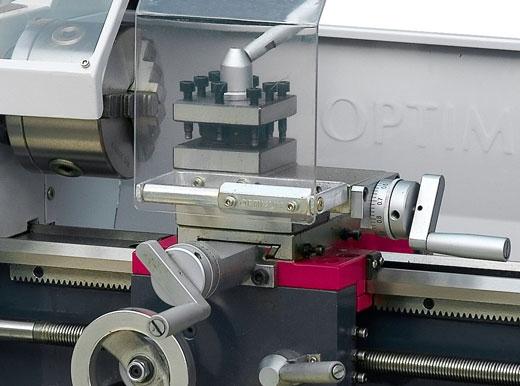

Супорт настільного токарного верстата по металу OPTIturn TU 2004 vario

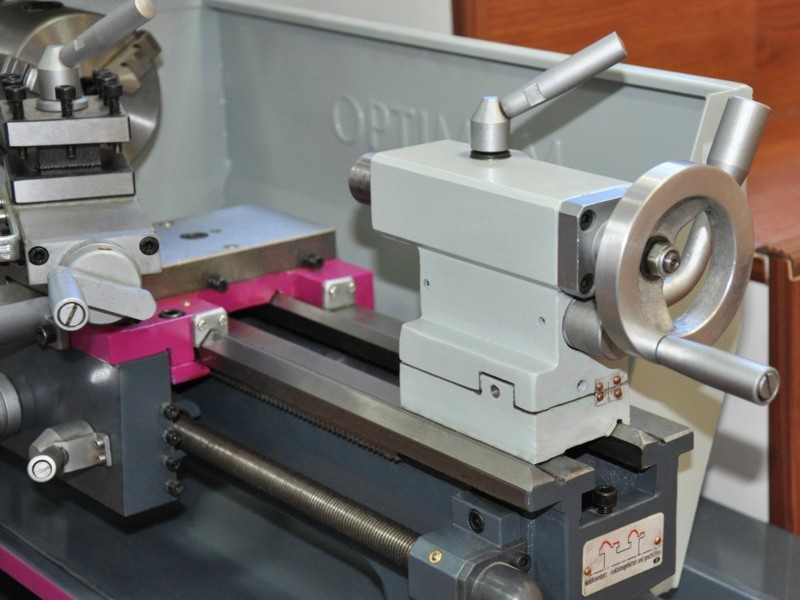

Задня бабка настільного токарного верстата по металу OPTIturn TU 2004 vario

Комплект поставки OPTIturn TU 2004 vario:

  • 3-кулачковий токарний патрон 100 мм
  • Наполегливі центри MK 2/3
  • Захисне огородження
  • Піддон для стружки
  • 4-поз. резцедержатель
  • Комплект змінних шестерень
  • Сервісний інструмент
  • Керівництво по експлуатації

Додаткові приналежності

АРТИКУЛ

Патрон 4-х кулачковий токарний Ø100 мм

3442810

Фланець патрона ø 100 мм

3440312

Планшайба ø170 мм

3440295

Рухливий Люнет

3440230

Люнет нерухомий

3440231

Центр обертається MK2

3440702

Швидкозамінний резцедержатель картриджного типу АА SWH

3384311

Набір токарних різців 11 шт. державка 10 мм

3441108

Набір токарних різців 7 шт. державка 10 мм

3441111

вага, кг: 62
Висота, мм: 355
Диаметр обработки над станиной, мм: 200
Диаметр отверстия шпинделя, мм: 21
Довжина, мм: 830
Конус задней бабки: MK 2
Напряжение, В: 220
Потребляемая мощность, кВт: 0.6
Расстояние между центрами, мм: 300
Состояние: Новое
Ход пиноли, мм: 65
Ширина, мм: 396
